无负压供水设备是一种加压供水机组，直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力的二次加压供水设备。
整套设备由稳流罐、真空抑制器、变频调速水泵机组、压力传感器、变频控制柜、倒流防止器、消毒装置（可选）、小流量保压罐（可选）等组成。从市政管网引来的进水管直接连接到稳流罐的进水口，稳流罐的出水口通过消毒装置后连接到加压泵组的进水管，加压机组的出水管与用户用水管连接，直接向用户管网供水。
无负压供水设备的核心是在二次加压供水系统运行过程中可防止负压产生，消除机组运行对市政管网的影响，在保证不影响附近用户用水的前提下实现安全、可靠、平稳、供水。
无负压供水设备又被称之为管网叠压供水设备，目前市场上主要有罐式无负压供水设备与箱式无负压供水设备。

稳流罐式无负压供水设备

罐式无负压供水设备在水泵前装设压力密封罐，罐内部或外部加设稳流补偿器（又称“真空消除器”），水泵通过稳流罐吸水，加压后供至用户，靠稳流补偿器的调节作用，降低对公共供水管网的影响。此方式无储备水量，城市公共供水管网停水时，易出现断水现象。

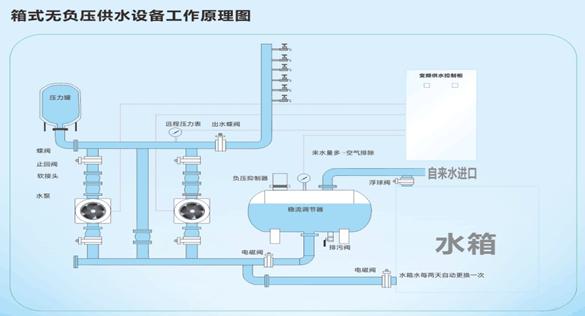

箱式无负压供水设备

该方式设有不承压的调节水箱，通过电控装置，使调节水箱内的水每天至少循环两次(可调)，确保水质不变。当市政管网的水量、水压条件能满足无负压供水要求时，直接从市政管网取水；否则，从调节水箱取水。此方式具备一定的储备水量，可用于供水管网不稳定的区域，但是由于存在水箱和检修人孔，仍要按规定定期进行清洗消毒。

无负压供水设备工作原理

稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。
（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。
（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。
（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。
（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态(停机)并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。
（5）停电继续供水：当小区停电时，由市政管网继续向低区用户供水，停电不停水。设备恢复供电后，自动启动，恢复正常供水。
无负压供水机组选型及尺寸表

参考户数	型号	流量m3/h	稳流罐尺寸	一罐三泵尺寸
20	WFY-10/□	10	DN600X1300	1300*1500*1000
50	WFY-18/□	18	DN600X1300	1300*1500*1000
100	WFY-24/□	24	DN800X1500	1500*1850*1350
150	WFY-30/□	30	DN800X1500	1500*1850*1350
200	WFY-34/□	34	DN800X1500	1500*1850*1350
250	WFY-40/□	40	DN800X1500	1500*1850*1350
300	WFY-46/□	46	DN800X1500	1500*1850*1350
350	WFY-48/□	48	DN800X1500	1500*1850*1350
400	WFY-53/□	53	DN800X1500	1500*1850*1350
500	WFY-63/□	63	DN800X1500	1500*1850*1350
600	WFY-72/□	72	DN800X1500	1500*1850*1350
700	WFY-80/□	80	DN800X1500	1500*1850*1350
800	WFY-90/□	90	DN800X1500	1500*1850*1350
900	WFY-98/□	98	DN800X1500	1500*1850*1350
1000	WFY-107/□	107	DN1000X1800	1800*2150*1550
1250	WFY-133/□	133	DN1000X1800	1800*2150*1550
1500	WFY-154/□	154	DN1000X1800	1800*2150*1550

注：1、□…表示水泵扬程(米) 2、一罐三泵尺寸 ，为不含电控柜的尺寸。
